Sur un réseau d’air comprimé en atelier, on a déjà vu des tubes inox de petit diamètre percés en moins de deux ans. Le grade était correct, le soudage propre, mais la section trop étroite favorisait la stagnation d’eau condensée. Le tube inox diamètre ne se choisit pas uniquement sur la base du débit requis : le dimensionnement conditionne directement la résistance à la corrosion.
Petit diamètre en inox et risque de corrosion par stagnation
La plupart des guides en ligne se concentrent sur le choix entre inox 304L et 316L. C’est un point de départ, mais on passe à côté d’un facteur déterminant : la taille du tube elle-même.
A découvrir également : Choisir le bon expert en rénovation pour son local professionnel
En milieu industriel ou dans les réseaux de fluides (eau, gaz, air comprimé), les tubes de petit diamètre accumulent plus vite dépôts et condensats. Un tube rond de DN 15 ou DN 20 offre une section intérieure réduite où l’encrassement diminue rapidement le passage utile. L’eau stagne, les chlorures se concentrent, et la couche passive de chrome qui protège l’acier inoxydable finit par céder localement.
Ce phénomène s’appelle la corrosion par piqûres. Elle démarre sous un dépôt ou dans une zone de stagnation, là où le fluide ne circule plus assez vite pour renouveler l’oxygène au contact de la paroi. Sur un tube de diamètre plus large, la vitesse de circulation reste suffisante pour limiter ce risque, même avec un débit modéré.
A découvrir également : Comment faire une bonne intégration en entreprise ?
Vitesse de circulation et dimensionnement anti-corrosion
Le lien entre diamètre intérieur et vitesse de fluide est direct. À débit constant, réduire le diamètre augmente la vitesse, ce qui semble positif pour éviter la stagnation. En pratique, on surdimensionne rarement les réseaux, et les débits réels fluctuent.
Aux heures creuses ou lors des arrêts de production, un tube trop étroit se retrouve avec un écoulement quasi nul. C’est dans ces phases mortes que la corrosion s’amorce. Choisir un diamètre légèrement supérieur au strict besoin hydraulique constitue une marge de sécurité contre la corrosion interne, surtout en environnement classé C4 ou C5 selon les normes de corrosivité (EN 1993-1-4).
Classe de corrosivité et choix du tube inox : le couple à vérifier
Les Eurocodes, et plus précisément la norme EN 1993-1-4 pour les structures en acier inoxydable, définissent des classes de corrosivité allant de C1 (intérieur chauffé, atmosphère sèche) à C5 et CX (environnements marins ou industriels sévères). Ces classes ne servent pas qu’à dimensionner des poutres : elles orientent aussi le choix du grade et du diamètre des tuyauteries.
Ce que change la classe C4-C5 pour vos tubes
En classe C1 ou C2, un tube inox 304L dans un diamètre standard (DN 25 à DN 50) suffit pour la majorité des applications courantes. Le chrome présent dans l’alliage (au minimum 10,5 %) forme une couche de passivation qui se régénère naturellement au contact de l’air.
En classe C4 ou C5, les contraintes changent :
- Le grade 316L devient préférable grâce à l’ajout de molybdène, qui renforce la résistance aux chlorures et à l’eau salée
- Les petits diamètres (DN 15-20) sont à éviter sauf nécessité absolue, car la stagnation y provoque une corrosion perforante rapide
- L’épaisseur de paroi doit intégrer une surépaisseur de corrosion, ce qui revient à choisir un profil de tube plus épais ou un diamètre supérieur
- Les soudures doivent être protégées par inertage pour ne pas détruire la couche passive côté intérieur du tube
On néglige souvent ce dernier point. Un tube inox rond parfaitement dimensionné peut corroder en quelques mois si la soudure a été réalisée sans gaz de protection à l’intérieur.
Soudage et finition : là où le diamètre complique tout
Plus le diamètre est petit, plus l’inertage (injection de gaz neutre à l’intérieur du tube pendant la soudure) devient compliqué à mettre en place. Sur un tube de gros diamètre, on peut insérer des bouchons gonflables pour isoler la zone de soudure. Sur un tube de DN 15, la marge de manoeuvre est quasi nulle.
Sans inertage correct, la zone affectée thermiquement perd son chrome par précipitation de carbures de chrome. La surface intérieure noircit, la couche passive disparaît, et la corrosion intergranulaire s’installe. Un tube inox mal soudé corrode plus vite qu’un tube en acier carbone peint.
Mesures concrètes pour protéger la soudure
Quand on travaille sur des tubes inox de petit diamètre, quelques précautions font la différence :
- Utiliser un gaz d’inertage (argon pur) côté intérieur jusqu’à ce que la soudure refroidisse sous 150 °C environ
- Vérifier visuellement la coloration intérieure du cordon : un cordon doré ou bleu passe, un cordon gris ou noir indique une oxydation excessive
- Décaper chimiquement ou passiver la zone soudée après assemblage pour restaurer la couche protectrice
Sur les chantiers, les retours varient sur la nécessité de passiver systématiquement. En environnement alimentaire ou pharmaceutique, c’est non négociable. Pour une installation en intérieur sec, la passivation post-soudure reste recommandée mais pas toujours pratiquée.

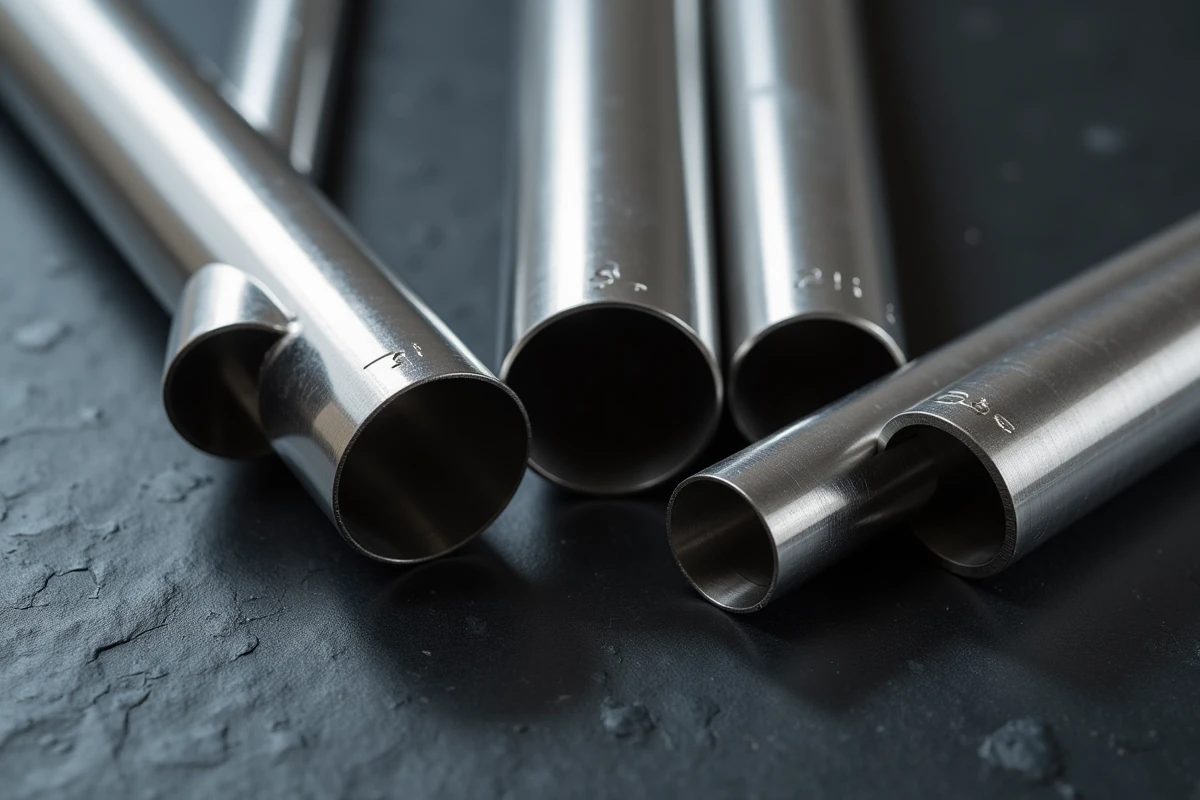

Tube inox 304L ou 316L : critères de choix liés au diamètre
Le choix du grade dépend de l’environnement, mais le diamètre influence la décision. Sur un réseau en 304L de gros diamètre, la marge de sécurité face à la corrosion compense partiellement l’absence de molybdène. Sur un petit diamètre exposé à l’humidité ou aux embruns, passer en 316L évite de se retrouver avec une corrosion perforante prématurée.
| Critère | Inox 304L | Inox 316L |
|---|---|---|
| Résistance aux chlorures | Modérée | Élevée (présence de molybdène) |
| Usage en petit diamètre (DN 15-20) en milieu humide | Risqué sans précautions | Recommandé |
| Classe de corrosivité adaptée | C1 à C3 | C3 à C5 |
| Coût relatif | Référence | Sensiblement plus élevé |
Le surcoût du 316L se justifie surtout quand le diamètre impose des contraintes de stagnation ou quand le remplacement d’un tube corrodé coûterait bien plus cher que la différence de prix initiale entre les deux matériaux.
Le bon réflexe avant de commander un tube inox, c’est de croiser trois paramètres : la classe de corrosivité du site, le grade d’acier inoxydable, et le diamètre intérieur réel en tenant compte des phases de faible débit. Un tube bien dimensionné dans le bon grade réduit les interventions de maintenance à presque rien sur la durée de vie de l’installation.
